Informationen zur Anlieferung & Montage
Die Anlieferung unserer Produkte erfolgt in der Regel mit einem 40-Tonnen-Sattelzug, der ca. 18,75 m lang ist. Dieser kann ausschließlich auf befestigten Wegen fahren. Bitte beachten Sie, dass die Straßenbreite mindestens 4,0 m und die Durchfahrtshöhe 4,2 m betragen sollte. Dabei liegt es auch im Ermessen des Fahrers, wie weit er an die Baustelle heranfährt. Somit müssten Sie eventuell die Elemente umladen, um an die Baustelle zu kommen.
Die Anlieferung erfolgt durch unsere Spedition DACHSER SE. Sie benötigen ein geeignetes Hubgerät (Frontlader, Gabelstapler, o.ä.) und 1 - 2 Helfer.
Entladung mit Gabelstapler bzw. Frontlader
Abladung vom LKW
Eine große Heuraufe für Pferde vom LKW abzuladen erfordert sorgfältige Planung und Durchführung, um Verletzungen und Schäden zu vermeiden. Es ist ratsam, die Heuraufe mit geeigneten Hilfsmitteln wie einem Gabelstapler oder einem Traktor, Hotrac abzuladen. Die Heuraufe sollte auf ebenem, tragfähigem Untergrund abgestellt werden.
Stapler, Traktor oder Hoftrac
Sie benötigen auf alle Fälle eine Palettengabel. Umso länger umso besser.
Detaillierte Schritte:
1. Vorbereitung:
Wählen Sie einen geeigneten, ebenen und gut drainierten Bereich für die Heuraufe aus.
Stellen Sie sicher, dass der Bereich frei von Hindernissen ist.
Überprüfen Sie die Heuraufe auf Transportschäden.
2. Abladen:
Verwenden Sie einen Gabelstapler oder einen Kran, um die Heuraufe vorsichtig vom LKW zu heben.
Halten Sie die Heuraufe beim Abladen in einer niedrigen Position.
Vermeiden Sie ruckartige Bewegungen.
Sichern Sie die Heuraufe während des Transports mit Gurten oder Ketten am Stapler oder Kran.
3. Positionieren und Sichern:
Senken Sie die Heuraufe langsam und vorsichtig auf dem vorbereiteten Untergrund ab.
Stellen Sie sicher, dass die Heuraufe waagrecht steht und nicht kippen kann.
Bei Bedarf kann die Heuraufe mit Erdankern oder anderen Befestigungsmitteln im Boden verankert werden.
4. Überprüfung:
Kontrollieren Sie die Heuraufe auf Beschädigungen oder lose Teile.
Achten Sie auf scharfe Kanten oder Ecken, an denen sich die Pferde verletzen könnten.
Entfernen Sie alle Verpackungsmaterialien oder Gegenstände, die eine Gefahr für die Pferde darstellen könnten.
5. Sicherheitshinweise:
Sorgen Sie für eine gute Beleuchtung am Abladeort.
Lassen Sie die Heuraufe nicht unbeaufsichtigt, bis sie vollständig gesichert ist.
Achten Sie beim Abladen auf die Sicherheit der beteiligten Personen.
Halten Sie Abstand zu den Hebegeräten und der Heuraufe.
FERTIGSTELLUNG, WARTUNG & STEUERUNG
Hier bekommen Sie Infos wie Sie das Dach fertig montieren und die Steuerung programmieren.
Trapezblech Verlegen
Querüberlappung von Trapezblech
Trapezblech selber verlegen
Nach der Anlieferung Ihrer Trapezblechplatten sollten die Stahlbleche möglichst bald montiert werden. Längere Lagerzeiten als einen Monat schaden dem Erscheinungsbild der Dachplatten. Um die beschichteten oder verzinkten Trapezbleche verlegen zu können, muss im Vorfeld die passende Auflage bzw. Unterkonstruktion für die Dachplatten errichtet sein. Hierfür empfiehlt sich Leimbinder oder das etwas teurere Konstruktionsvollholz. Weitere vorbereitende Arbeiten erwarten Sie nicht.
Vorteile von Trapezblech
Trapezblechplatten erfreuen sich großen Zuspruchs. Diese profilierten und beschichteten Stahlblechplatten sind bedeutend preiswerter als eine Dachdeckung im herkömmlichen Stil und sie lassen sich darüber hinaus auch vom Laien fachgerecht verlegen. Der hohe Verbreitungsgrad von profilierten Trapezblechen oder auch Wellblechplatten sorgt für ein harmonisches Erscheinungsbild Ihrer Garage, Ihres Schuppens oder des Carports im Umfeld der Nachbarschaft. Durch das geringe Eigengewicht der Stahlblechplatten können Dachsanierungen mit deutlich weniger finanziellem Aufwand durchgeführt werden, als das bei traditionellen Bedachungen der Fall ist.
Hinzu kommen weitere Vorteile dieser langjährigen Bedachungsmaterialien aus beschichtetem Stahlblech für den Handwerker:
Witterungsbeständigkeit der vollverzinkten Stahlblechplatten
reiche Auswahl an Farben: für alle Geschmäcker das richtige Trapezblech
Stahlblechplatten für das Dach können bei uns mit Vließbeschichtung (Antikondensatschicht-Tropfschutz/Entdröhnschicht) bestellt werden
Stahlblech passt überall durch maßgenauen Zuschnitt - Sie zahlen nur, was Sie benötigen - zentimetergenau!
Das Profil des Trapezblechs erleichtert Ihnen die Verlegearbeiten, wenn Sie folgende Tipps bei der Montage der Dachplatten beherzigen:
Die Dachneigung sollte mindestens 5° aufweisen. Wird dieser Winkel unterschritten, sollten Sie keine Querüberlappungen der Stahlblechplatten vornehmen.
Schützen Sie die Beschichtung der Trapezbleche, indem Sie für den Zuschnitt der Dachplatten keinesfalls auf einen Winkelschneider zurückgreifen. Empfehlenswert sind Kreissägen mit entsprechendem Blatt oder die elektrische Blechschere.
Sollte Ihre Dachkonstruktion aus Trapezblech während der Verlegearbeiten Verschmutzungen erleiden, entfernen Sie diese durch eine weiche Bürste oder greifen Sie zu einem kräftigen Wasserstrahl.
Befestigung der Trapezblechplatten und Überlappung
Die Trapezbleche sollten in der Längsrichtung eine Überlappung von einer Rippe (auch Hochsicke des Trapezprofils genannt)aufweisen. Dabei kommt die lange Lippe der Dachplatte zuunterst zu liegen, die kurze Dachplatte darüber. Achten Sie bei der Verlegearbeit des Trapezblechs auf die vorherrschende Windrichtung. Die Überlappung der Dachbleche sollte entgegen der Windrichtung vorgenommen werden, da sonst leichter Feuchtigkeit unter die Dachplatten eindringen kann.
Die Halteschellen (auch Kalotten genannt) werden nun auf dem Scheitelpunkt der Rippen angebracht. Achten Sie besonders darauf, dass die Überlappungsstellen der Trapezprofilplatten mit einer Befestigung (Kalotte) ausgestattet werden. Jede erhöhte Rippe oder Hochsicke des Trapezblechs erhält eine Halteschelle, die mit selbstsichernden Schrauben mit Dichtscheibe und Dichtring befestigt wird.
Alle Stellen an der Stahlblechplatte, die Sie bearbeitet haben und beispielsweise durch Zuschnitt Beschädigungen aufweisen, sollten Sie mit Schutzlack versiegeln. Gleiches gilt bei Beschädigungen der Oberflächen oder Beschichtung der Trapezbleche, die sich während der Montage der Dachplatten ergeben.
INFO:
Zur Montage einer Trapezblechplatte verwendet man besondere selbstschneidende Schrauben mit einer Gummibeschichtung (Dichtscheibe). Die Schrauben benötigen keine Vorbohrung in der Stahlblechplatte, sie sind selbstbohrende Schrauben. Sie schneiden sich beim Verschrauben selbst ins Blech ein und garantieren so eine perfekte Abdichtung der Dachplatten. Dies ist zum einen wichtig für die Geräuschreduktion. Das Trapezblech bildet durch die Verschraubung eine zusammenhängende Stahlblechplatten - Fläche und verhindert minimale Bewegungen zwischen den Platten. Selbstschneidende Schrauben sind aber auch unabdingar für die Dichtigkeit des Blechdaches und verhindert Schwachstellen, die Wasser eindringen lassen.
Profilbleche wasserdicht verarbeiten:
Dachbauschrauben und Dichtungsband schützen vor eindringendem Wasser. Bei der Verschraubung der Profilbleche wählen Sie Schrauben, die mit EPDM Dichtung ausgestattet sind, oder greifen bei längeren Schrauben auf Dichtungen aus Moosgummi zurück.
Längere Schrauben benötigt man bei tragfähigeren Trapezblechplatten. Die Tragfähigkeit einer Trapezprofilplatte für das Dach hängt von der Höhe der Hochsicke (Rippe) der Stahlblechplatte ab. Je höher die Rippe, desto tragfähiger das Trapezblech, das bedeutet, dass die Unterkonstruktion für das Metalldach größere Abstände zwischen der Lattung aufweisen kann.
Das dauerhaft elastische Dichtungsmaterial passt sich der Oberfläche der profilierten Stahlblechplatte perfekt an und verschließt die Bohrung zuverlässig. Dank der Dichtungen ist eine Verschraubung sogar in den Wasser führenden Tälern der Hochprofile durchführbar. Wie bei den Dachplatten aus verzinktem und beschichteten Stahlblech ist auch bei den Schrauben das Material entscheidend für die Haltbarkeit: Edelstahlschrauben oder verzinkte Schrauben korrodieren nicht.

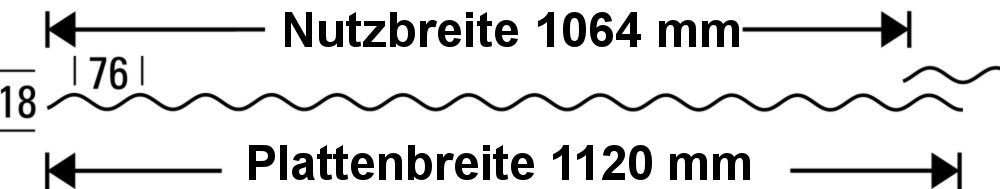

Dachplatten: Plattenbreite und Deckbreite
Dachplatten aus Stahlblech (Trapezbleche, Wellbleche und Pfannstahlblechplatten) und Lichtplatten (=Dachplatten aus lichtdurchlässigem Kunststoff) werden mit zwei Maßen aufgeführt: Das Plattenmaß oder die Plattenbreite der Dachplatten, und die Nutzbreite der Dachplatten (manchmal auch als Nettomaß oder Deckbreite einer Dachplatte oder auch Fassadenplatte bezeichnet).
Was bedeuten diese beiden Dachplattenmaße und welches Maß benutzen wir zur Berechnung der Anzahl der benötigten Dachplatten?
Wie viele Dachplatten Sie benötigen, wird durch die Quadratmeterfläche vom Dach bzw. der Fassadenverkleidung bestimmt.
Dachplatten sind immer größer als die tatsächliche Nutzfläche der Dachüberdeckung (also Bedachung). Die Nutzbreite von Lichtplatten und Stahlblechplatten wird auch Deckbreite genannt.
Grund dafür sind die längsseitigen Überlappungen, die den großflächigen Verbund von Platten und damit eine stabile Dachfläche aus den Stahlblechplatten oder profilierten Lichtplatten aus Kunststoff ermöglichen. Die Nettofläche ist also die Bruttofläche abzüglich der Überlappungen jeder Dachplatte. Darum werden in unseren Artikelbeschreibungen immer zwei Maße genannt, das sog. Plattenmaß (Brutto) und das Deckmaß oder auch Nutzmaß von Dachplatten (Nettomaß).
Längsseitig lassen sich die Dachplatten/Lichtplatten durch entsprechendes Übereinanderschieben an die Dachbreite oder die Fassade anpassen. Was die Gesamtlänge der Dachplatten betrifft, so ist eine durchgehende Länge von Platten immer von Vorteil. Bei Lichtplatten z.B. sind Längen bis zu 7 m bei Acrylglas Lichtplatten bzw. 8 m bei PVC Lichtplatten, auch Sollux und Ondex Profilplatten sowie Polycarbonat-Lichtplatten lagermäßig verfügbar.
Stegdoppelplatten gibt es genauso wie o.g. Lichtplatten lagermäßig im Raster von 2 bis 7 m Plattenlänge, im Zuschnitt auch in jedem Maß dazwischen. Trapezblech, Dachpfannenprofile und Wellblech wird zentimetergenau in den vom Kunden vorgegebenen Längen produziert, wobei die Maximallänge von der Stärke des Materials und dem Blechprofil bestimmt wird. Bei Metalldachplatten aus Dachpfannenblech ist durch die spezielle Konfiguration vom Pfannenprofil einiges zu beachten. Wenn die oben benannten Längen nicht ausreichen, werden mehrere Dachplatten hintereinander verlegt, also mit Querüberlappung, so daß hier auch ein Überstand der Dachplatten untereinander einzurechnen ist. Dieser Überstand definiert sich aus dem Gefälle und der Wetterseite vom Dach, wobei er mindestens 20 cm betragen soll.
Einzig Doppelstegplatten (Hohlkammerplatten, Stegdoppelplatten, Stegmehrfachplatten) lassen sich nicht durch Hintereinanderlegen mehrerer Stegplatten beliebig verlängern.
Wir unterstützen Sie insbesondere bei den Pfannenblechen gern durch unsere Flächenberechnungsprogramme als kostenfreie Dienstleistung im Rahmen der angebotenen Beratung, so dass Sie Ihre Dachfläche exakt kalkulieren können. Damit können Sie die benötigte Anzahl der Dachplatten bzw. Fassadenplatten genau ermitteln, Sie erhalten preis- und damit kostenoptimiert nur die Menge an Dachplatten, die benötigt wird. Der Verschnitt, soweit er auftreten sollte (durch die zentimetergenaue Herstellung unserer Blechplatten sowie der Längenvielfalt aller Lichtplatten auf Lager), fiele als zusätzlicher Kostenfaktor also kaum ins Gewicht, berührt aber natürlich auch das Verhältnis von Brutto- zu Nettofläche am Dach bzw. einer Wandverkleidung.
